丁苯橡胶

    丁苯橡胶 :

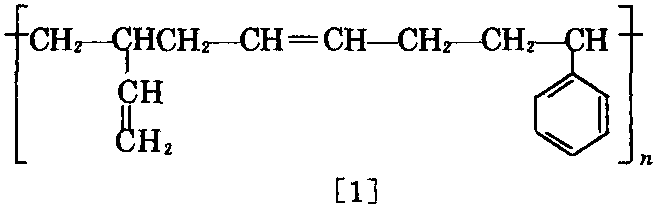

简称SBR。由苯乙烯和丁二烯共聚而制得的 一种橡胶,其基本结构如[1]。聚合方法分为乳 液聚合和溶液聚合,聚合方法不同,产品性能 不同。
乳液聚合。又分为热法和冷法。热法乳液聚 合是将丁二烯与苯乙烯按70:30(质量比)的比 例,进行搅拌、混合,并加入乳化剂,升温至 50℃,进行聚合,当达到所要求的相对分子质量 后,加入阻聚剂,停止聚合,脱除未反应物,加入 防老化剂、防紫外线剂后,脱水、干燥、压块、切 碎,即为成品。冷法乳液聚合是在低温(5℃)下 使丁二烯与苯乙烯聚合,由于温度低,为了加快 反应速度,往往要加入聚合引发剂。冷法聚合的 产品其支化程度较热法低,性能较热法好。
溶液聚合。是将聚合单体溶于溶剂中,同时 加入引发剂,加热回流,使之聚合。若聚合物也 溶于溶剂,则需将其移入某不能溶的溶剂中,使 产物析出;若聚合物不溶于溶剂,可直接析出;溶 液聚合可利用温度控制来控制反应。
丁苯橡胶的耐油性、介电性能、粘合性、弹 性、耐磨性和抗龟裂性均好,但耐老化性、耐水 性及气密性较差。
用途: 用于输送带、胶管、轮胎、胶鞋、设备 防腐衬里;是我国GB2760—1996规定允许使用 的胶姆糖基料。
