无机涂料

    无机涂料 : 无机涂 料用的粘合剂主要有水溶性硅酸盐、水溶性 磷酸盐、碱金属硅酸盐、胶泥、熟石灰等。新型 的无机涂料正在日益增多。
(1)碱金属硅酸盐涂料。作为水溶性碱金 属硅酸盐有硅酸锂、硅酸钾、硅酸钠等。适用 于石棉板涂装之用。当石棉板中的碱或游离 石灰较多时,容易引起涂膜老化,当石棉板基 材较小及含水率高时,涂膜易裂,因此,特别 适合热压釜涂装之用。
(2) 胶质硅系涂料。由硅酸钠中脱除碱金 属离子再与硅氧基结合,而形成胶质硅系涂 膜。这种涂膜耐水性、耐化学药品性能优良, 但与金属密接性差,涂膜强度小,因此,要加 入多价金属离子、锌末、铝粉、玻璃屑等填充 剂以改善上述缺点。
(3) 磷酸盐系涂料。这类磷酸盐可用通式 MO·xP₂O₅·yH₂O(M为金属)表示之。不同的 盐类涂膜物性比较如下:
强度: Al>Mg>Ca、Fe、Cu>Ba、Ti、Mn
耐水性: Ca、Zn>Mg>Al>Cu>Fe
粘附性:Al>Mg>Ca>Cu>Fe>Zn
M/P的比值越大,耐水性越好,但粘附性 及水溶液的稳定性下降。磷酸盐的适宜pH范 围为0.25～1.0。采用与磷酸盐发生激烈反应 的氧化锌以及反应缓慢的Al、Si、Ti、Fe、Sn等 氧化物经高温焙烧而成的复合氧化物为固化 剂,则可制得-种实用性涂料;120～150℃下 加热20～30min可形成陶瓷状涂膜。
(4) 无机质富锌涂料。这类涂料早在20世 纪30年代就已出现,目前主要用作大型设备 的防腐底漆。主要品种有:①碱金属硅酸盐 系高含锌涂料(又称富锌涂料),由硅酸钠、硅 酸钾及硅酸锂等水溶液和锌粉组成。采用平 均粒径3～10μm的高纯锌粉为原料,在干膜中 约含90%。铝和碱金属盐经过化学键构成 -Si-O-Zn-O-链段,形成非溶性硬质涂 膜,其中锌粉具有电化学的防腐作用。

Zn+M₂O·nSiO₂+H₂O→ ZnO·nSiO₂+MOH+H₂

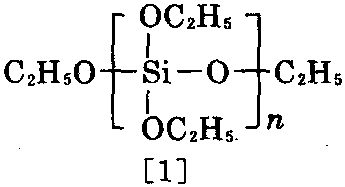

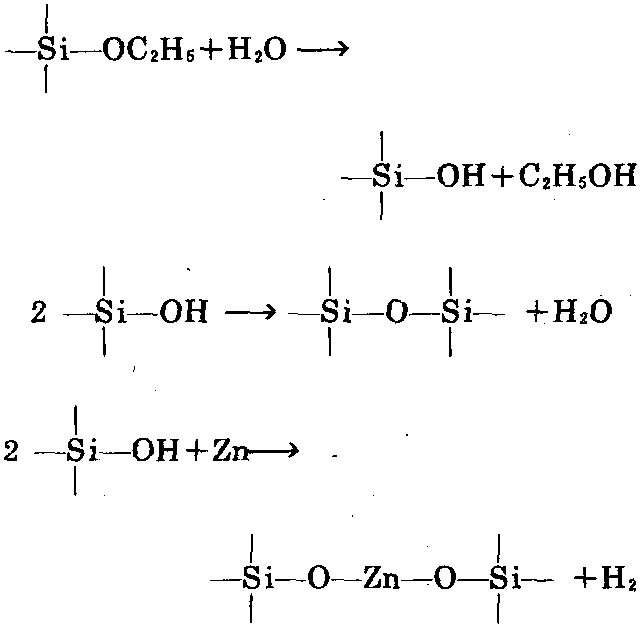

②硅酸烷基酯系富锌涂料。由硅酸烷基酯的醇 溶液与锌粉组 成。作为硅酸 烷基酯以相对 分子质量为 750、SiO₂含量 约40%的硅酸 乙酯居多。硅酸乙酯的化学结构如[1] (n=4～5)。固化反应如下:

(5)胶泥系无机涂料。用于调整混凝土表 面。由胶泥填料和其他基材组成。所用的填料 可为水泥、丙烯酸树脂乳胶液等合成树脂乳 液、颜料、添加剂等组成。形成的涂膜具有耐 水、耐碱以及与被粘物具有优良的粘接性 能。
