甲基纤维素

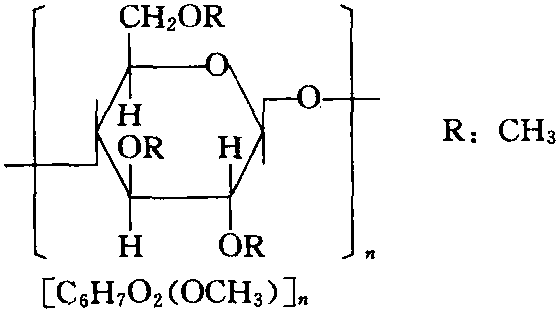

    甲基纤维素 : 结 构式为:

由精制棉短绒与碱和溶剂 (水)反应制成碱 纤维素,再与醚化剂氯甲烷或硫酸二甲酯反 应得甲基纤维素。反应是在带有夹套和搅拌 的高压釜内进行。反应过程中放出的热量,由 夹套冷却水除去,釜内压力一般为0.49～ 1.27MPa (5～13kgf/cm²)。经过洗涤纯化后 的湿产品 (含水约40%～60%)投入耙式干 燥器干燥得纤维状成品,把湿产品投入捏和 机内进行成型处理,即得MC粉状成品。表 观密度0.35×10³～0.55×10³kg/m³,可溶 于水和醇类、烃类等溶剂。其溶解度随甲氧 基取代度的数量和均匀程度而有所不同。水 溶液对酸碱较为稳定,在pH2～12范围内不 受影响、溶液为无色、无嗅、无毒的中性溶 液,并随溶液浓度的增加和其平均分子量的 增高而降低溶液的凝胶化温度。其表面张力 低于水,有良好的粘合力和分散性。MC与各 种水溶性物质如肥皂、多元衍生物的水溶性 树脂、多元醇、大多数润湿剂、淀粉、酪朊、 糊精和天然树脂等有良好的混合性。广泛用 于各工业部门作为成膜剂、保水剂、胶粘剂、 悬浮剂、赋型剂及表面处理剂等。
中国生产厂家有湖南省湘潭化学助剂 厂、浙江海中化工有限公司、河北晋州市化 工一厂、四川泸州化工厂。
国外生产厂有美国道化学公司 (Methocel),日本信越化学公司、松本油脂公司,德 国Tylose,法国Rhomeilose。
