厌氧粘合剂

    厌氧粘合剂 : 隔 绝空气才能聚合固化的粘合剂。最初为美国 通用电气公司于1954年开发,名为四乙 二醇双 甲基丙烯酸酯,这是一种聚醚型粘合剂。厌氧型 粘合剂的特点是单组分,无溶剂,室温固化,有 氧气存在时为液态,可长期存放,隔绝空气后即 可固化,且结合牢固。稳定的厌氧粘合剂系统是 丙烯酸二酯(双甲基丙烯酸酯)及长半衰期的异 丙苯过氧化氢的混合系统。
由于过氧化物的分解,所产生的非常少 的活性基能导致单体聚合。但随着反应的进 行,大量的氧,又抑止这些单体的聚合,这就 是其厌氧的根本原因。聚合过程主要是游离 基聚合反应,但有金属离子存在(如粘合金属 时),也伴随有阳离子聚合反应。并且由于多元 活性基团的存在,所得聚合物是具有网状结 构的交联树脂。上述的聚合速度很慢,若利用 低价过渡金属离子的催化作用,可迅速聚合。 为了提高粘度,可加入增稠剂,如聚苯乙烯、 聚甲基丙烯酸酯等聚合物,粘度为10～ 5000mPa·s。组成厌氧粘合剂的单体、引发剂、 促进剂的种类繁多,产品各自有其不同的性 能和广泛的用途,但都是交联型的,所以耐 热、耐溶剂、耐酸碱性都比较好,而且有较好 的粘附强度。有热塑性、热固型两类,美国陆 军是按照粘合强度(扭力矩)进行分类的,共分 11段,计AA级(扭力矩150～375kg·cm、粘度 10～15mPa·s)、A级(100～250kg·cm、 10～15mPa·s)、D级(100～250kg·cm、40～ 50mPa·s)、AV级(100～250kg·cm、100～ 150mPa·s)、B级(70～175kg·cm、100～ 150mPa·s)、C级(扭力矩40～100kg·cm)、CV级 (40～100kg·cm、100～150mPa·s)、E级(20～50 kg·cm、10～15mPa·s)、EV级(20～50 kg·cm、100～150mPa·s)、H级(10～ 25kg·cm、10～15mPa·s)、HV级(10～25 kg·cm、100～150mPa·s)。无论哪种,分子结构 中必须有丙烯酸基或甲基丙烯酸基。单组分 者无溶剂,可在室温下固化,并有一定的透 明性。

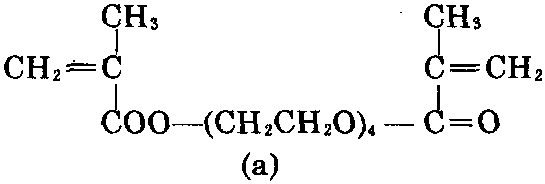

(1) 聚醚型。其典型代表为四乙二醇双甲基 丙烯酸酯(a)。

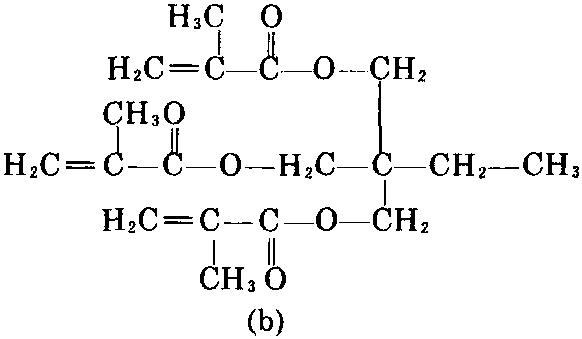

(2)酯型。其典型代表为多元醇的甲基丙烯 酸酯或三甲氧基丙烷三甲基丙烯酸酯(b)。

用于传动轴承的密封,防止振动机器的螺栓螺 帽间的松动。其特点是在数小时之内可达到最 大的粘接强度,但受所粘接的金属限制,粘接强 度与被粘物间的缝隙大小有关,在(2/100～ 10/100)mm左右的公差时,粘接强度最大。最大 断裂强度为: 挤压粘接时9.807×10⁶Pa,摩擦 粘接时19.61×10⁶Pa～49.04×10⁶Pa。拉伸 强度为700～1000kg。耐热性在150℃时,可耐 1000h。除上述用途外,还可用于管件、法兰的 密封、堵漏,铸件砂眼的修补等。
参考配方:①多缩乙二醇双甲基丙烯酸酯 91.5%、异丙苯过氧化氢6.7%、三丁胺1.8%。 ②三甲氧基丙烷三甲基丙烯酸酯100份、异丙苯 过氧化氢5份、二甲基甲酰胺1份。③双甲基丙 烯酸双酚A乙二醇酯90%、萜烷过氧化氢9%、 α-氨基吡啶1%。
