聚苯并咪唑

    聚苯并咪唑 : 其结构式为:

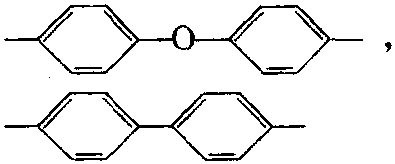

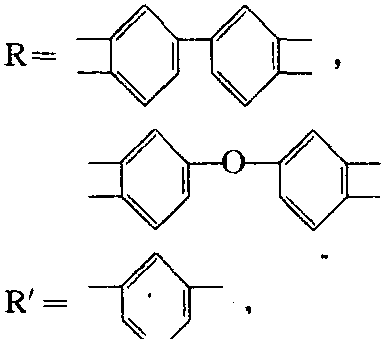

式中

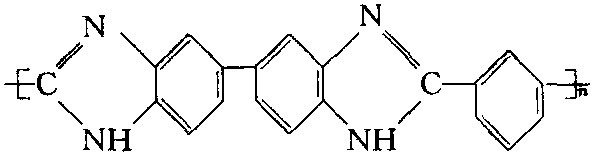

其中,以3,3′,4,4′-四氨基联苯和间 苯二甲酯制得的2,2′-间撑-5,5′-二苯并咪 唑最为重要。其结构式:

PBI的相对密度1.26,拉伸强度 60.76MPa,耐热性和耐低温性极好,空气中 550℃开始分解,长期使用温度高达270℃, 在-196℃不发脆,玻璃化温度480℃。PBI粘 接剂高温粘接性优异,PBI水解稳定性相当 好,在25%KOH或70%硫酸溶液中加热回 流10h,聚合物粘度不变。它可溶于浓 H₂SO₄、二甲基甲酰胺、二甲基亚砜、N-甲 基吡咯烷酮和六甲基磷酰胺等强极性溶剂 中。PBI耐辐射性很好。
聚苯并咪唑由3,3′,4,4′-四氨基联苯 胺盐酸盐与间苯二甲酸二苯酯反应而得,其 工艺方法有三种,即高温溶液缩聚法、低温 溶液缩聚法和熔融缩聚法。
聚苯并咪唑可制成玻璃布层压板,模塑 料、薄膜、胶粘剂、绝缘漆、泡沫塑料及纤 维等各种制品,层压板可用于飞机和航天器 的雷达天线罩、印刷线路板等。薄膜和绝缘 漆主要作H级电绝缘材料。胶粘剂可用于耐 热纤维与金属的粘接,在高温度下有高剪切 强度。
主要生产厂家有美国Normco公司、Du Pont公司。
