聚酯片基

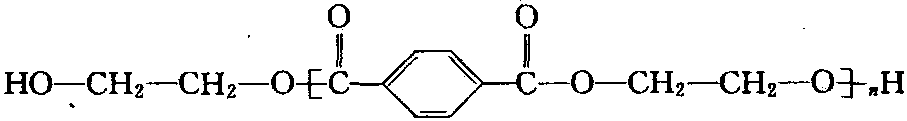

    聚酯片基 : 聚酯片 基通常是由对苯二甲酸和乙二醇缩聚的涤纶 树脂,制成塑料薄膜,故又称涤纶片基,实 际上是聚酯片基的一种。其化学结构式如下:

由于这种树脂不溶于一般有机溶剂,故 不能采用流延工艺,而只能用热熔挤压拉伸 工艺制成薄膜。
制备方法: 首先将聚酯料加热到280～ 300℃左右,使之成为熔融态;然后经一狭缝 将液态聚酯挤压到冷却滚筒表面上,稍冷即 成厚片。将厚片趁热在拉幅机上进行纵向拉 伸和横向拉伸,使之变薄。这一过程称为拉 幅。这种工艺能使塑料分子定向,从而大大 提高薄膜的机械强度。一般拉伸厚度 0.1mm,或者更薄一些。
涤纶片基具有强度大、尺寸稳定性好、耐 寒性好、韧性好、吸湿性小、平整度高、透 明度好等特点。因此,近年来逐步取代了部 分三醋纤片基作胶片的支持体。它特别适于 高空、高寒地区拍摄,并适用于要求尺寸稳 定性高的印刷片、测绘片、染印法等胶片作 支持体。
涤纶片基尚存在如下缺点: 静电大、不 易粘接、底层要求特殊处理等。
